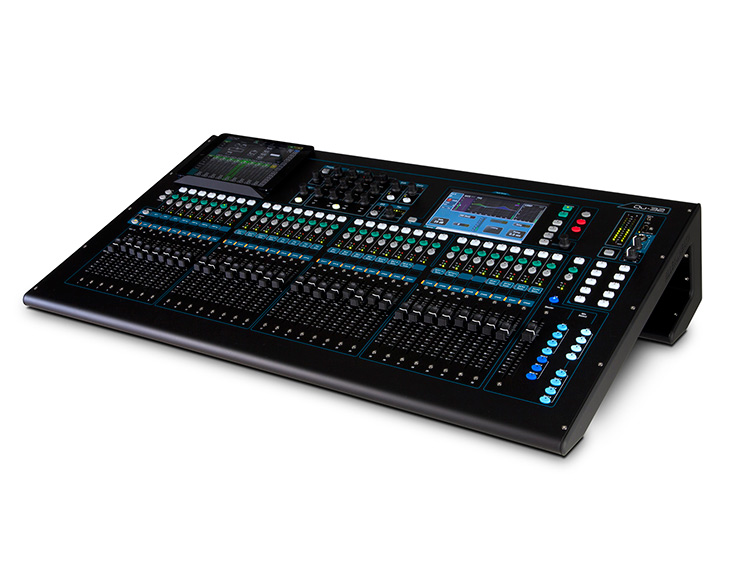

Qu-32

　　概觀

　　具有靈敏的觸摸屏，33個電動推子和備受贊譽的AnalogiQ? 可調用的前置放大器，結合了易用性和頂級的音頻性能。

　　吸收了GLD和iLive巡演系統的首創技術和工作流程，Qu系列讓Allen & Heath數字混音變得更加便利。

　　前置放大器我們的AnalogiQ全面調用前置放大器具有過零檢測和平 滑的1 dB步進增益調節,接近相似可優化增益精確度和音頻透明度的DSP。模擬信號通過高級別延遲24bit模擬至數字轉換器捕捉，配合高質量24bit數字至 模擬轉換器以傳遞到所需輸出。AnalogiQ經過數月的精心設計，帶來卓越的透明度，最小的失真和超低的本底噪聲，溫暖悅耳的聲音是很多數字調音臺無法 達到的。

　　混音經驗擁有強大的處理能力和先進功能固然好，但是如果您不能及時控制的話則毫 無意義。一旦開始使用QU，您就能感受到我們利用對人體工學的數十年研究和我們團隊從實際操作中吸取的豐富的混音經驗為您帶來了自然的布局和工作流程。這 并不是再造一個模擬調音臺界面，而是為新手，習慣于數字設備的用戶以及老派業界人士創造了一種流動、舒適以及直觀的體驗，讓所有人都能享受到數字混音技術 的益處。

　　觸摸控制英寸、800 x 480、1600萬色彩的觸摸屏及其專用數字編碼器構成了Qu界面的心臟，能夠超快速的、方便的進行所有設置。用戶友好型界面的設計以清晰直觀為前提，專 用按鍵和屏幕選項卡將您快速導向至電平表和實時分析 RTA 視圖、FX 機架、通道處理、USB 音頻控制、場景和設置菜單等。

　　視圖所有的按鍵處理工具都在SuperStrip視圖上的一個簡潔界面之內，每個物理控制對應一個功能。SuperStrip 視圖有著一個屏幕上的觸摸通道，用于直觀控制所有的處理參數，而無需凌亂復雜的菜單結構。對單聲道和立體聲輸入的處理包括微調、極性、高通濾波器、門限、 插入、4段全參量均衡、壓縮器和延時。主LR,單聲道混音能夠控制插入、1/3 倍頻程圖示均衡、壓縮器和延時。立體聲混音可提供插入、4段參量均衡、壓縮器和延時和平衡控制。

　　推子自動化移動推子始于上世紀80年代的高級錄音調音臺，隨后隨著數字技術的出現成為了規范。不過一些入門級的數字調音臺仍不具有這樣一個用于全面調用記憶的重要 部件。推子自動化對于快速混音是必要的，尤其是在處理多個監聽混音時--只需要按下一個混音鍵，推子立刻就到達了該混音的發送電平。Qu-16, Qu-24 和Qu-32分別擁有16、24、32個電動ALPS推子，分配在兩層上，這樣，在緊湊的空間中能即時操控所有的通道和主輸出，加上一個專用主推子，能夠 動態跟隨混音選擇。第三層自定義層可用于專設用戶通道條布局，可以分配為輸入、效果發送、效果返送、混音主通道以及 MIDI 通道條的任意組合。

　　Qu的動態和FX算法來自我們iLive專業巡演系列中使用的FX音效。一些世界上最有聲望的音頻工程師都會在巡演中優先選擇使用iLive的FX音 效，而非高端插件和外部FX單元。Qu系列的所有型號具有4個立體聲iLiveFX引擎、擁有對經典混響、門混響、延時、調制器、鑲邊器以及更多的精心仿 真。FX 音效庫隨今后的固件發布能夠升級增長。FX音效可使用專用的返回通道返回到混音，這樣就不會占用單聲道和立體聲輸入通道。每個立體聲FX音效返回具有一個 專用的4段參量均衡。

　　更多Qu系列的效果和處理請點擊此處全面調用真正的數 字混音系統按下一個按鈕即可保存和調用場景（快照）。Qu可以儲存100個完整場景，可在需要的時候進行調用。在場景調用時可設置通道安全和混音安全。例 如，如果一件樂器或話筒在試音之后需要替換，可設置通道安全，避免設置被場景調用所覆蓋。或者，如果在演出開場前的最后一分鐘加入了廣播饋送或其他人帶來 的iPod，那么混音或通道也可設置為不受任何場景更換的影響。此外，使用每個場景的調用過濾器或全局調用過濾器，可以阻止單個參數的更改。。因此，如果 你想在觀眾入場時通過調節圖示均衡來反應房間響應，你可以阻止其更改，避免在場景更換時被覆蓋。

　　每個均衡，壓縮器，通道或FX的自定義設置都 可保存為庫預設。你可以將測試過的能夠帶來你所喜歡效果的人聲話筒均衡設置或混響模式保存起來，并將其應用到其它的通道或演出中。庫、場景和整個演出配置 可保存至 U 盤，這樣你可以隨身攜帶這些演出，隨時在另一臺 Qu調音臺上使用。

　　USB音頻流Qu內置的接口通過靈活的接線系統可將多軌音頻傳輸至Mac 或PC上：從所有的輸入通道和主左右通道可以同時進行錄制，或者你可以選擇錄制其他東西，如效果返回或一對混音。

　　電腦上的返回也能輕松分配到輸入通道上。該接口兼容Mac OS X系統--同時也提供用于Windows系統的驅動。任何支持 ASIO或Core Audio的DAW都能直接識別，包括 Logic、Cubase、Reaper 以及 Pro Tools。

　　忘掉聲卡驅動和軟件設置，Qu有著內置多軌 USB錄音器，可提供18個通道的48kHz 24位錄音和回放到USB硬盤，或從USB硬盤直接播放。對表演進行多軌錄音前所未有的簡單。混音和效果返回可以和通道同時進行錄制，多軌音頻可重放至調音臺進行虛擬試音。

　　獨立的一系列控制可對主左右或其他的混音輸出進行快速立體聲錄制，2軌USB返回可以路由至ST3進行重放立體聲WAV文件，如入場音樂。

　　ARM內核處理Qu配備了 5 核的高效 ARM 內核處理，觸摸屏顯示和界面、USB 流、Qu-Drive 多通道 USB 錄音 / 播放，以太網和推子自動化均設有專門的 ARM 內核運行。在它們之間，ARM 內核提供最先進的處理，并行運行實現廣泛的控制，進行即時操作和迅速響應。

　　調音臺中所使用的DSP開創了新一代的雙核DSP。內涵如此強大的DSP能力，通道處理僅占用了一小部分處理能力，因此Qu可適應未來的擴展需求，有足夠的空間用來升級或者增加額外的功能。

　　DSP架構采用可變位深度，為特殊的算法調整，48位用于關鍵的均衡功能，56位累加器用于極其有必要的混音總線，讓音頻中的每一點細微差別都能夠在最終混音中捕捉到。

　　未來之形Qu是由 18 號冷軋鍍鋅鋼板制成，獨特設計的框架具有優質的強度和硬度，并且方便機架安裝。在實驗室里，我們對該機殼進行了各種無法形容的“摧殘”，但它經受住了我們對它的重重考驗--甚至我們當地的一位前坦克指揮官在上面踩來踩去都沒有問題。

　　安靜的運行在現場或錄音室環境中是非常重要的，人人都不愿因為混音位置傳出的風扇轉動聲毀掉沉靜時刻。Qu的光滑外形讓氣流以最優形式通過調音臺，無需任何風扇。

　　其形狀也有些出其不意的優點。當我們開始將Qu調音臺搬到演出現場時，我們很快發現它下面的空間非常實用，可以用來存放我們的 U 盤、對講話筒、提示板及其它零碎物品。我們甚至可以讓工程師將調音臺吊掛在方便的支桿架上，讓他們垂直調音。

　　在Qu設置中增加 Qu-Pad iPad 應用，即可自由在舞臺上調節監聽系統，在場地中一邊漫步一邊調整主擴聲系統，然后在觀眾席對表演進行混音。Qu-Pad 通過 Wi-Fi* 連接到調音臺，并即時控制所有的現場混音參數和設置。

　　ME個人混音系統Qu可全面兼容我們的ME個人混音系統。任何數量的ME-1個人監聽調音臺都能夠通過dSNAKE端口連接(或通過一臺AR2412/ AB168音頻機架，如果有在dSNAKE端口上連接的話)。每個表演者能夠對自己的混音進行適當的控制，這樣能讓工程師專注于觀眾的體驗。點擊此處了解 更多消息。

　　Qu調音臺是自足式的，可隨時連接模擬信號線開始工作，如果您想將多芯銅線換成Cat5數字蛇，Qu的dSNAKE端口讓您不會落后于時代，可連接到AR 2412，AR84或便攜的AB168音頻機架的組合。

　　是我們的專利聯網解決方案，通過120米/390英尺長的線纜只有105微秒的傳輸延遲。因此如果在主調音位上調音，可以將輸入/輸出放在舞臺上，用單根Ca t5線接回到混音位上的Qu調音臺。

　　軟鍵有十個軟鍵，提供更多的用戶可分配功能，例如，靜音編組，敲擊節拍，場景導航或PAFL 清除矩陣的矩陣在調音臺充足的輸入/輸出之外再增加了帶有全部處理功能的兩路立體聲輸出。作為“調音臺中的混音器”，可從編組1-4，混音1-10和 主LR的任意組合中獲得闊送。還可以用于提供一個廣播饋送，一路錄音混音或復制主輸出用于延時堆疊揚聲器和各自應用了圖示均衡和延時的補聲/區域揚聲器。

　　附件米的Neutrik EtherFlex Cat5線纜車，帶有鎖定接頭米的Neutrik EtherFlex Cat5線纜車，帶有鎖定接頭LED燈--可調節亮度的18”鵝頸燈的防塵罩規格32路話筒/線路輸入（TRS大三芯+ XLR卡儂）

　　33個電動推子3路立體聲輸入（TRS大三芯）

　　24路混音輸出（XLR卡儂）

　　4個立體聲編組2路立體聲矩陣輸出4個DCA編組4個靜音編組4個效果引擎4個效果發送/返回10個軟鍵音頻接口控制AES數字輸出可調用AnaLOGIQTM  前置放大器可直接在USB儲存設備上進行多軌錄音/回放7英寸觸摸屏效果庫遠程音頻端口可兼容ME個人混音系統應用程序所有輸入上有微調、極性、高通濾波器、門限、斷電插入、4段參數均衡、壓縮器和延時所有混音輸出上有斷點插入、4段參數均衡、1/3倍頻程圖示均衡、壓縮器和延時內置信號發生器實時分析器帶峰值頻帶指示
