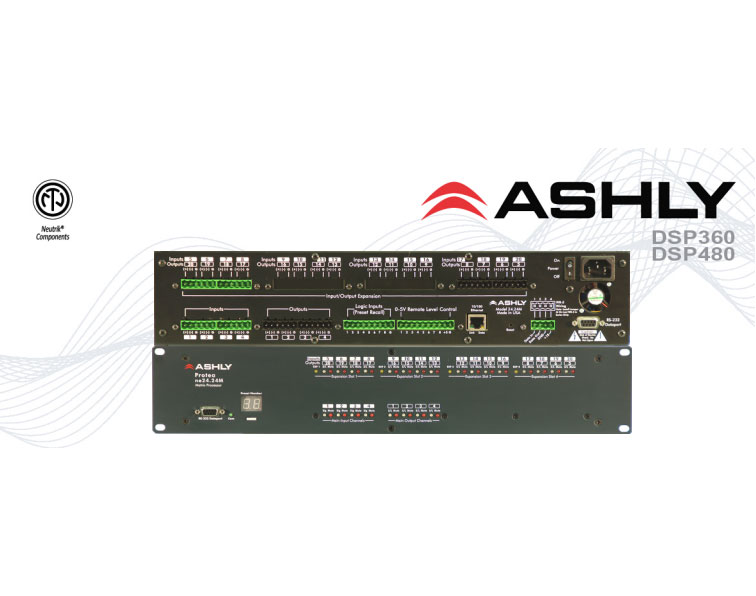

Protea ne24.24M 矩陣處理器

　　采用美國 Ashly [雅士尼] 生產的 NE 系列 Protea ne24.24M 數字信號處理器簡化了在網絡化系統中音頻處理器的連接和控制操作。 網絡啟能（NE）的處理器簡便易用、安裝快捷，使用標準的 10/100 協議和 Protea NE 軟件即可進行控制。 不需要其它專門的外部控制設備。

　　ne24.24M 矩陣處理器采用模塊化擴展卡，可以提供 24 條通道用于音頻矩陣化和處理操作。 基礎單元可以提供 4－輸入/4－輸出配置。 每一輸入和輸出擴展卡均具有單獨的 DSP處理器，允許用戶同時擴展基礎單元的輸入和輸出聲道。 擴展卡可以在現場安裝，安裝操作十分簡便，無需對設備重新編程。

　　矩陣化允許用戶將任意輸入路由到任意輸出上，并在在路由配置完成之后，立即對單獨的電平進行控制。 固定通路構架和每條聲道的強勁處理能力可以有效地減少用戶設置系統的時間。 在 PC 平臺上使用 Ashly 的 Protea NE 軟件即可完成所有的編程操作。 前面板控制和多級軟件保護確保用戶房干擾音頻系統的穩定性。 輸入聲道處理模塊包括帶幻像電源的話筒前置放大器、增益、延時、15-段均衡濾波器、門電路、自動電平器和掩蔽器。 可以按照話筒或線路水平配置輸入。 輸出聲道處理模塊包括交叉點混音器、HPF/LPF、延時、15-段均衡濾波器、增益和限制器。

　　輸出單元的交叉點混音器允許用戶在任何水平上將任何輸入路由到任何輸出中，并且可以在任何輸出通道中對任何輸入進行靜音處理，并且不會影響實際的輸入配置。HPF/LPF 模塊提供了貝賽耳、巴特沃思和 Linkwitz-Riley濾 波器，并且?guī)в?2、18、24 和 48dB/八度音程斜率。

　　無論用戶是設計還是安裝公司會議室、酒店、法庭、禮拜間、劇院的左/中/右側、禮堂或是會議中心的系統，Protea ne24.24M 以其帶有信號處理功能的輸入/輸出矩陣化特色，始終能夠滿足用戶對任何環境系統的要求。

　　特性

　　標準的 10/100 以太網和 RS-232 計算機接口

　　大動態 DSP

　　直觀簡捷的用戶界面

　　話筒/線路輸入

　　24-bit A/D–D/A 音頻解析

　　24-bit/150 MHz DSP

　　24 條音頻處理通道

　　4x4 基礎單元配置

　　每一模塊具有擴展輸入或輸出 4 通道的能力

　　現場安裝便捷的模塊

　　音頻用 Euroblock 連接器、預設調用、DC 遠程電平控制以及數據輸入/輸出

　　31 個預設點

　　4 項專用遙控，用于電平、預設調用以及可編程功能

　　友好的第三方控制

　　可視的輸入和輸出電平，單位：dBu

　　多級安全保護

　　安全/符合標準： cTUVus/FCC、CE (pending)、RoHS

　　后面板：

　　10/100 以太網端口

　　RS-232 端口

　　Euroblock 輸入

　　Euroblock 輸出

　　遠程電平控制

　　預設重新調用

　　數據輸入和輸出端口

　　輔助部件：

　　四聲道輸入模塊

　　四聲道輸出模塊

　　WR-1  2 聲道電平控制

　　WR-2  四段開關

　　WR-5  可編程選擇器

　　RD/RW8 八聲道電平控制

　　技術特性

　　輸入：有效平衡，18kΩ

　　最大輸入電平：+20dBu

　　輸入增益范圍：-50dB 到 +12dB，可選極性

　　輸出：有效伺服平衡，112Ω

　　最大輸出電平：+20dBu

　　輸出增益范圍：-50dB 到 +12dB，可選極性

　　頻率響應：20Hz-20kHz, +/-0.25dB

　　THD：<0.01%@1kHz, +20dBu

　　動態范圍：>110 dB (20Hz-20kHz) 未加權

　　輸出噪聲：-90dBu 未加權

　　功率要求：90-240VAC，40W

　　運輸重量：13 磅

　　尺寸：19”長 x 3.5”高 x 8.5”深

　　連接器：Euroblock

　　工作環境：40-1200F（4-490C）不冷凝

　　話筒前置放大器增益：0dB，+20dB，+40dB，+60dB

　　話筒前置放大器幻像電源：+48VDC (9.6ma/輸入)

　　話筒前置放大器 EIN：-128dBu, 20-20KHz, 50Ω源

　　參數式均衡帶寬：1/64 到 4 /八度音程斜率

　　參數式均衡范圍：+15/-30dB，0.1dB 增量

　　參數式均衡分辨率：1Hz

　　低架均衡斜率：6 或 12dB/八度音程斜率

　　低架均衡頻率范圍：20Hz-20kHz

　　低架均衡范圍：+/-15dB, 0.1dB 增量

　　高架均衡斜率：6 或 12dB/八度音程斜率

　　高架均衡頻率范圍：3.886k 到 20kHz

　　高架均衡范圍：+/-15dB，0.1dB 增量

　　全通濾波器型：第二順序（－180度）

　　全通濾波器頻率范圍型：20Hz-20kHz

　　混音高通濾波器型：Linkwitz-Riley、貝賽耳、巴特沃思

　　混音高通濾波器斜率：12、18、24 和 48dB/八度音程斜率

　　混音高通濾波器范圍：Off 到 20kHz、1Hz 增量

　　混音低通濾波器型：Linkwitz-Riley、貝賽耳、巴特沃思

　　混音低通濾波器斜率：12、18、24 和 48dB/八度音程斜率

　　混音低通濾波器范圍：Linkwitz-Riley、貝賽耳、巴特沃思

　　最大輸入延遲：682.5ms，20uS 增量

　　最大輸出延遲：682.5ms，20uS 增量

　　門電路極限：-80 到 +20dBu, 1dBu 增量

　　門電路基底：- Off, -80 到 0dBu, 1dBu 增量

　　門電路起始：0.2，0.5，1，2，5，10，20，50ms/dB

　　門電路釋放：5，10，20，50，100，200，500，1000ms/dB

　　自動電平器目標電平：-40 到 +20dBu, 1dBu 增量

　　自動電平器比率：1.2：1，1.5：1，2：1，3：1，4：1，6：1，10：1

　　自動電平器保持時間：0，1，2，3，4，5，6 秒

　　自動電平器低于目標的極限：-30 到 0dB, 1dB 增量

　　自動電平器增益，增量比率：5，10，20，50，100，200，500，1000ms/dB

　　自動電平器增益，減量比率：5，10，20，50，100，200，500，1000ms/dB

　　掩蔽器觸發極限：-80 到 +20dBu, 1dBu 增量

　　掩蔽器深度：-30 到 0dBu, 1dBu 增量

　　掩蔽器釋放：5，10，20，50，100，200，500，1000ms/dB

　　交叉點最大增益：-50 到 +12dB, 1dB 增量，帶靜音

　　壓縮器/限制器極限：-20dBu 到 +20dBu, 1dB 增量

　　壓縮器/限制器比率：1.2，1.5，2，3，4，6，10，20：1

　　壓縮器/限制器起始：0.5ms 到 50ms/dB

　　壓縮器/限制器釋放：10ms 到 1秒/dB

　　輸入 A/D│輸出 D/A：24 bit

　　DSP：24-bit 自由量程

　　采樣率：48kHz

　　傳送延遲：1.46ms：

　　注：0dBu = 0.775 VRMS
